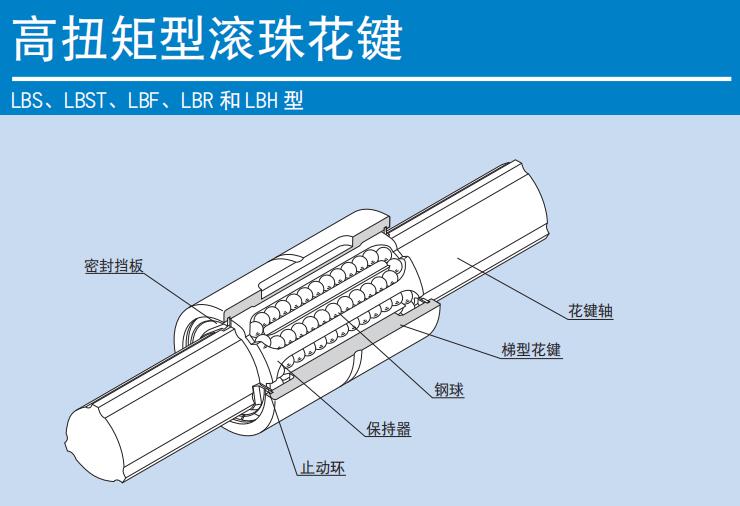

高扭矩型滾珠花鍵如圖所示，在花鍵軸外圈上按120°均等排列了3條滾動面突起部，并配有2列(總共6列)負荷鋼球列分別從左右方將其夾住。

滾動面被精密研磨加工成與球徑相接近的R溝槽形狀。當花鍵軸或梯型花鍵承受扭矩時，在6列負荷鋼球中與扭矩方向一致的3列鋼球均等地承受負荷，并且自動地決定旋轉中心。反轉時，就由反方向的3列鋼球承受負荷。

各鋼球列通過裝在梯型花鍵內的保持器，持續進行整列循環運動，所以，即使將花鍵軸從梯型花鍵中抽出，鋼球也不會(huì )脫落。

【旋轉方向間隙為“零”】

高扭矩滾珠花鍵通過單個梯型花鍵施加予壓，使旋轉方向間隙為零，從而提高剛性。像具有圓弧溝槽或哥德式溝槽的傳統型滾珠花鍵一樣，施加予壓并不需要將2個梯型花鍵在圓周方向相互扭轉方可使用，從而容易實現小型化設計。

【高剛性與精確定位】

因接觸角大，并且用1個梯型花鍵就能施加予壓，所以初期變位小，能獲得高剛性和精確的定位精度。

【可進行高速運動和高速旋轉】

由于摩擦力小，并采用出色的潤滑劑保持構造以及具有剛性的保持器，所以即使作高速直線運動，在潤滑脂的作用下也能滿足長時間的使用需要。此外， 因負荷鋼球與無負荷鋼球的半徑方向距離大致相等，

即使高速旋轉時，作用在鋼球上的離心力的影響也很小，能得到平滑穩定的直線運動。

【小型的設計】

與傳統型滾珠花鍵不同，因不讓無負荷的鋼球在外周循環，所以梯型花鍵的外徑可變小，從而可實現節省空間的小型設計。

【鋼球保持型】

由于使用球保持器，即使將花鍵軸從梯型花鍵里抽出，鋼球也不會(huì )脫落。

【可作為重負荷用直線滾珠導套使用】

因鋼球滾動面被加工成與鋼球半徑大致相等的 R溝槽形狀，所以鋼球的接觸面積大，即使對徑向負荷也具有很強的承載能力。

【可用1根軸代替2根平行軸】

因用1根軸就可以承受扭矩方向和徑向方向的負荷，所以可以將以往2根軸平行使用的地方用1根軸來代替，從而實現安裝簡單、省空間的設計。

用途

高扭矩型滾珠花鍵被廣泛用于工業用機器人的架柱以及機械臂、自動裝卸機、傳送機、自動搬運裝置、輪胎成型機、點焊機主軸、高速自動涂裝導向軸、鉚接機、卷線機、放電加工機機頭、研磨床主軸驅動軸、各種變速裝置、精密分度軸等，是具有高度可靠性的直線運動系統。
